Автоматизована система керування малогабаритною нафтопереробною установкою в с. Широка Балка

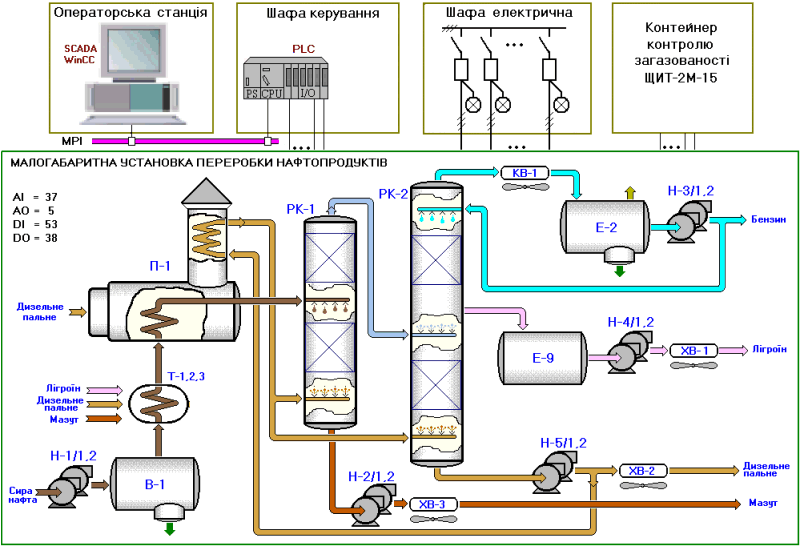

Структурна схема АСК
Технологічна мнемосхема "Ректифікація"
Технологічна мнемосхема "Допоміжне обладнання"
Розроблена автоматизована система керування малогабаритною нафтопереробною установкою (далі по тексту система) - це комплексна автоматизована система, яка побудована на базі сучасної універсальної системи автоматизації фірми Siemens SIMATIC S7 і комп'ютера, що в цілому виконують функції вимірювання, контролю, автоматичного керування, візуалізації та архівування подій і параметрів процесу переробки нафти.
Система призначена для автоматизованого керування технологічними процесами установки неперервної перегонки різних видів нафтової сировини з отриманням бензину, лігроїну, дизельного пального та інших продуктів згідно з діючими стандартами якості і забезпечує автоматизоване керування і контроль технологічних об'єктів. Крім цього, система здійснює контроль за довибухонебезпечною концентрацією горючих газів і парів горючих рідин на майданчику установки.
Основним завданням системи є комплексна автоматизація ведення технологічних процесів на майданчику існуючої малогабаритної установки переробки нафтопродуктів, а також забезпечення надійного керування допоміжними системами.
Автоматизована система керування забезпечує виконання наступних функцій:
- збір інформації та централізований контроль, оперативне відображення режимно-технологічної інформації про хід технологічного процесу і стан обладнання;
- неперервний контроль за основними параметрами;
- автоматичний постійний контроль дієздатності основних блоків і пристроїв;
- контроль стану насосів, повітряних холодильників та іншого обладнання і сигналізацію технологічних параметрів;
- дистанційне, блоковане і місцеве керування електроприводами технологічного обладнання;
- програмно-логічне керування (блокування) при автоматичному захисті обладнання згідно з технологічним регламентом;
- оповіщення персоналу про порушення нормального режиму роботи (технологічну і аварійну світлову та аварійну звукову сигналізацію відхилення технологічних параметрів від норми);
- автоматичну стабілізацію визначальних параметрів на заданих оптимальних рівнях з використанням стандартних ПІД-алгоритмів;
- відпрацювання заходів протиаварійного захисту та інші обов'язкові функції;
- виконання процедур обміну інформацією з верхнім рівнем керування в режимі реального часу або за запитом.
Система автоматизації виконує функції самодіагностики і сигналізації про внутрішні неполадки обладнання; володіє здатністю до розширення і має запас, включаючи входи-виходи, об'єм пам'яті центрального процесора, клемники для підключення кабелів.
Будь-які зміни програмного забезпечення і тестування системи після перезавантаження програми виконуються без зупинки технологічного процесу.
