Автоматизована система зважування і дозування компонентів клею

Загальні відомості

Розроблена автоматизована система зважування і дозування впроваджена на підприємстві ТзОВ "Енія", м. Калуш. Складовими частинами технологічного процесу приготування клею є:

послідовне наповнення бункера компонентами клею з контролем ваги бункера і кожного компонента;

змішування компонентів клею;

подача готового клею на наступну ланку технологічного процесу.

Проведено метрологічну атестацію розробленої ваговимірювальної системи, визначено основні метрологічні характеристики. Похибка вимірювання на всьому діапазоні зважування (0...6000 кг) не перевищує 0.05%, що є цілком достатнім для подібного роду систем. Система зважування визнана придатною до експлуатації згідно ГОСТ 10223-97.

Призначення системи

Система призначена для збору, відображення, архівації і роздруку інформації, яка дозволяє в зручній для оператора формі вести контроль за процесом зважування і дозування компонентів в ручному режимі та проводити автоматичне дозування компонентів клею згідно вибраного рецепту.

Метою автоматизації є створення єдиного програмно-апаратного комплексу, який дає можливість здійснювати автоматизований контроль технологічного процесу і забезпечувати нормальне функціювання технологічного обладнання.

Структура і функції

Система спроектована на базі сучасних засобів автоматизації – апаратури фірми Siemens – програмованого контролера SIMATIC S7-300, панелі оператора OP177B, ваговимірювального електронного модуля SIWAREX U, а також тензодавачів SIWAREX R (3 шт.).

Об’єктом автоматизації є ділянка зважування і дозування (бункер №1), виконавчими механізмами якої є:

насоси води Н1 і Н2;

насоси відкачування Н3 і Н4;

клапани подачі компонентів Кл1-1, ... , Кл1-6;

шнек 1 подачі крейди;

міксер 1, частота обертів електродвигуна якого регулюється частотним перетворювачем Altivar 58;

вібратори №1 і №2.

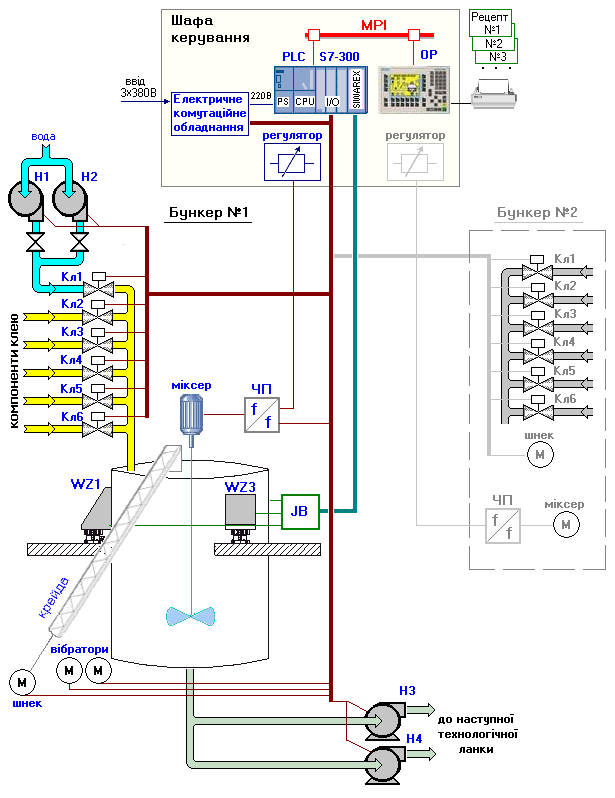

Структурна схема системи показана на рисунку 1.

Рис.1. Структурна схема автоматизованої системи зважування і дозування компонентів клею

Автоматизована система забезпечує виконання наступних функцій:

збір інформації і централізований контроль, оперативне відображення інформації про перебіг технологічного процесу і стан обладнання;

автоматичний постійний контроль працездатності основних блоків та пристроїв, зокрема частотного перетворювача Altivar 58, ваговимірювального модуля SIWAREX, силового комутаційного обладнання;

програмно-логічне керування процесом дозування та автоматичне блокування обладнання згідно з технологічним регламентом;

оповіщення персоналу про порушення нормального режиму роботи (технологічну і аварійну світлову та аварійну звукову сигналізацію відхилення технологічних параметрів від норми);

вибір сконфігурованих рецептів і їх модифікацію при приготуванні клею в автоматичному режимі дозування компонентів;

архівацію результатів виробничих циклів і роздрук звітів.

Система автоматизації також виконує функції самодіагностики і сигналізації про внутрішні неполадки обладнання; володіє здатністю до розширення (бункер №2) і має запас, включаючи входи-виходи, обсяг пам’яті центрального процесора, клемники для підключення кабелів.
