Автоматизована система керування установки осушення газу Богородчанського ПСГ

Загальні відомості

У зв’язку з реконструкцією установки осушення газу Богородчанського підземного сховища газу (ПСГ) шляхом впровадження нових блоків регенерації ДЕГ типу БЛ-1/А1 продуктивністю Q=12,5 куб.м/год розробки ТзОВ "Гарантія" (генеральна проектна організація ВАТ "ІВП "ВНІПІТРАНСГАЗ") ТзОВ "Вотум" розробило і впровадило автоматизовану систему керування технологічними процесами (АСК ТП) на даній установці. В процесі реконструкції було прийняте рішення про першочерговість заміни лише одного блока регенерації діетиленгліколю ВБЛ-1/А1.

Призначення системи

Система призначена для автоматизованого керування технологічними об’єктами установки осушення газу (заміна одного блока регенерації ДЕГ) згідно з діючими стандартами якості і забезпечує автоматизоване керування і контроль технологічних об’єктів основного та допоміжного обладнання, раціональну експлуатацію об’єктів та технічну діагностику їх стану.

Структура і функції АСК

Розроблена автоматизована система керування - це комплексна автоматизована система, яка побудована на базі технічних засобів фірми SIEMENS: програмованого логічного контролера SIMATIC S7-300 і модулів децентралізованої периферії ET-200 з вбудованим інтерфейсом PROFIBUS-DP, а також операторської станції, що в цілому виконують функції вимірювання, контролю, автоматичного і дистанційного ручного керування, візуалізації та архівування подій і параметрів технологічного процесу.

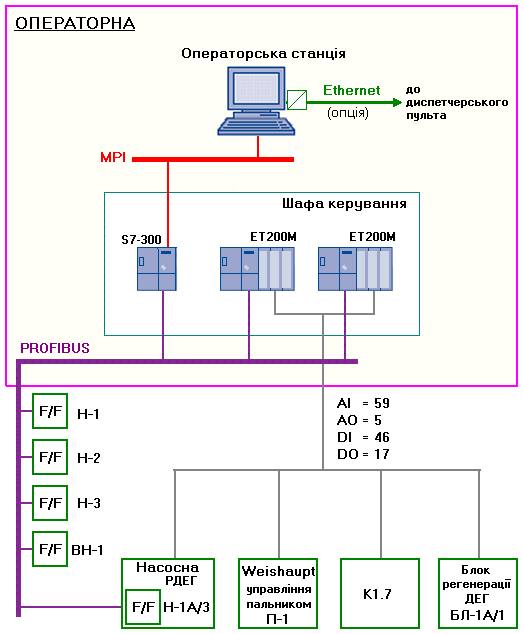

Структурна схема автоматизованої системи керування показана на рисунку 1.

Рис.1. Структурна схема АСК

Автоматизована система керування забезпечує виконання наступних функцій:

збір інформації і централізований контроль, оперативне відображення інформації про перебіг технологічного процесу і стан обладнання;

автоматичний постійний контроль працездатності основних блоків та пристроїв;

програмно-логічне керування та автоматичний захист обладнання згідно з технологічним регламентом;

оповіщення персоналу про порушення нормального режиму роботи (технологічну і аварійну світлову та аварійну звукову сигналізацію відхилення технологічних параметрів від норми);

відпрацювання заходів протиаварійного захисту;

виконання процедур обміну інформацією з верхнім рівнем керування в режимі реального часу або за запитом.

Система автоматизації також виконує функції самодіагностики і сигналізації про внутрішні неполадки обладнання; володіє здатністю до розширення і має запас, включаючи входи-виходи, обсяг пам’яті центрального процесора, клемники для підключення кабелів.

В блоці регенерації ДЕГ передбачається:

стабілізація діетиленгліколю у лівому відсіку колони ВК-1 шляхом керування кількістю обертів насоса діетиленгліколю РДЕГ Н-1;

стабілізація рівня насиченого діетиленгліколю в правому відсіку ВК-1 шляхом керування кількістю обертів насоса НДЕГ Н-2;

стабілізація витрати води на зрошення колони ВК-1 шляхом керування кількістю обертів насоса води Н-3;

стабілізація температури підігрітого насиченого діетиленгліколю шляхом управляючого впливу на пальник установки підігріву.
