Описание технологического объекта
Объектом автоматизации является технологическая установка
опытно-промышленной установки стабилизации газового конденсата с
расположенными на ее территории следующими технологическими объектами:
- ректификационными колоннами;
- испарителем;
- емкостями конденсата;
- сепаратором;
- системой трубопроводов с регулирующими
и отсечными клапанами.
Назначение системы
Система предназначена для автоматизированного управления
технологическими объектами установки стабилизации газового конденсата
согласно с действующими стандартами качества и обеспечивает автоматизированное
управление и контроль технологических объектов основного и вспомогательного
оборудования, рациональную эксплуатацию объектов и техническую диагностику
их состояния.
Структура и функции АСУ
Разработанная система - это комплексная автоматизированная
система, построенная на базе программируемого логического контроллера
SIMATIC S7-300 фирмы SIEMENS и операторской
станции, которые в целом выполняют функции измерения, контроля,
автоматического управления, визуализации и архивирования событий
и параметров технологического процесса.

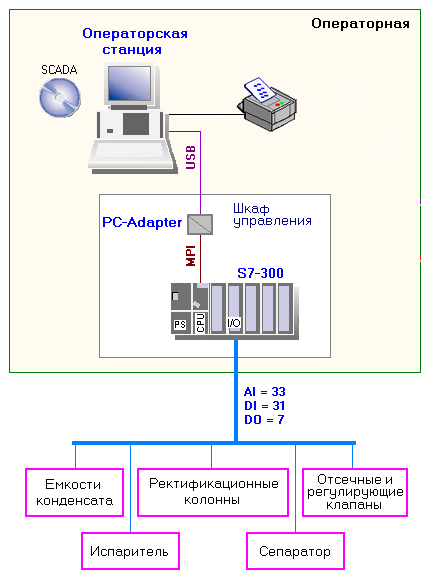

Структурная схема автоматизированной системы управления
показана на рисунке 1. |
